Flanşlar boru sistemlerinde boruları, vanaları, pompaları ve diğer ekipmanları bağlamaya yarayan önemli bileşenlerdir. Tüm sistemin bütünlüğünün ve işlevselliğinin sağlanmasında önemli bir rol oynarlar. Flanş performansının en önemli yönlerinden biri, flanşın yüzey pürüzlülüğü de dahil olmak üzere çeşitli faktörlerden doğrudan etkilenen sızdırmazlık kabiliyetidir. Bir flanş tedarikçisi olarak flanş yüzeyi pürüzlülüğünün sızdırmazlık üzerindeki etkisine ilk elden tanık oldum ve bu blogda bu konuyu detaylı olarak ele alacağım.
Flanş Yüzey Pürüzlülüğünü Anlamak
Yüzey pürüzlülüğü, bir malzemenin yüzeyindeki düzensizlikleri ifade eder. Flanşlar bağlamında, flanş yüzeyindeki mikroskobik tepeler ve vadilerdir. Bu düzensizlikler tipik olarak mikrometre (μm) cinsinden ölçülür ve Ra (profilin aritmetik ortalama sapması), Rz (profilin ortalama maksimum yüksekliği) ve Rmax (profilin maksimum yüksekliği) gibi parametrelerle karakterize edilir.
Flanşın yüzey pürüzlülüğü üretim prosesine göre belirlenir. Flanşlar için yaygın üretim yöntemleri arasında dövme, işleme ve döküm yer alır. Her yöntem farklı düzeylerde yüzey pürüzlülüğüne neden olabilir. Örneğin tornalama, frezeleme ve taşlama gibi işleme süreçleri nispeten pürüzsüz yüzeyler üretebilirken, döküm daha pürüzlü bir yüzey kalitesiyle sonuçlanabilir.
Flanş Uygulamalarında Sızdırmazlığın Önemi
Flanş uygulamalarında, özellikle sıvı veya gaz sızıntısının ciddi sonuçlara yol açabileceği endüstrilerde sızdırmazlık son derece önemlidir. Örneğin kimya tesislerinde tehlikeli kimyasalların sızıntısı çevre ve insan sağlığı açısından önemli bir risk oluşturabilir. Petrol ve gaz boru hatlarında sızıntılar değerli kaynakların kaybına ve potansiyel güvenlik tehlikelerine yol açabilir.
Flanş bağlantısındaki uygun bir conta, sıvı veya gazların kaçmasını önler, sistem içindeki basıncı ve akışı korur ve çevreyi korur. Ayrıca kirletici maddeleri dışarıda tutarak ekipmanın korozyonunu ve hasar görmesini önlemeye yardımcı olur.
Flanş Yüzey Pürüzlülüğü Sızdırmazlığı Nasıl Etkiler?
- Temas Basıncı Dağılımı
- İki flanş, aralarında bir conta olacak şekilde birbirine cıvatalandığında, flanş yüzlerinin yüzey pürüzlülüğü temas basıncının dağılımını etkiler. Pürüzlü bir yüzeyde, flanş ile conta arasındaki temas esas olarak yüzey düzensizliklerinin tepe noktalarında meydana gelir. Bu, tepe noktalarında daha yüksek basınç ve vadilerde daha düşük basınç ile temas basıncının eşit olmayan bir dağılımına neden olur.
- Buna karşılık, daha pürüzsüz bir yüzey, temas basıncının tüm conta yüzeyi boyunca daha eşit bir şekilde dağılmasına olanak tanır. Bu, iyi bir sızdırmazlık elde etmek için gerekli olan contanın eşit şekilde sıkıştırılmasını sağlar.
- Conta Deformasyonu
- Flanşın yüzey pürüzlülüğü de contanın deformasyonunu etkileyebilir. Pürüzlü bir flanş yüzeyi contanın dengesiz bir şekilde deforme olmasına neden olabilir. Flanş yüzeyindeki sivri uçlar conta malzemesinin içine nüfuz edebilir, bu da lokal aşırı sıkıştırmaya ve contanın potansiyel olarak hasar görmesine neden olabilir.
- Öte yandan, pürüzsüz bir flanş yüzeyi, contanın uygulanan yük altında daha düzgün bir şekilde deforme olmasını sağlar. Bu, contanın flanş yüzlerinin şekline uyum sağlamasına ve küçük boşlukları doldurmasına yardımcı olarak sızdırmazlık performansını artırır.
- Sızıntı Yolları
- Pürüzlü flanş yüzeyleri sızıntı yolları oluşturabilir. Flanş yüzeyindeki vadiler, sıvıların veya gazların kaçması için kanal görevi görebilir. Bu yollardan küçük miktardaki sızıntı bile zamanla giderek artabilir ve bu da önemli kayıplara ve potansiyel güvenlik sorunlarına yol açabilir.
- Pürüzsüz bir flanş yüzeyi bu tür sızıntı yollarının olasılığını azaltır. Daha az düzensizlik sayesinde sıvıların veya gazların sızabileceği daha az yer vardır ve bu da genel sızdırmazlık bütünlüğünü artırır.
Sızdırmazlık için Optimum Yüzey Pürüzlülüğü
Sızdırmazlık için en uygun yüzey pürüzlülüğü, conta malzemesi türü, çalışma koşulları (basınç, sıcaklık ve sıvı türü gibi) ve flanş tasarımı dahil olmak üzere çeşitli faktörlere bağlıdır.
Kauçuk veya sıkıştırılmış fiber contalar gibi yumuşak conta malzemeleri için genellikle nispeten pürüzsüz bir yüzey kaplaması tercih edilir. Contanın iyi temasını ve eşit şekilde sıkıştırılmasını sağlamak için genellikle Ra = 3,2 - 6,3 μm yüzey pürüzlülüğü önerilir.
Spiral sarımlı contalar veya halkalı bağlantı contaları gibi metalik contaların kullanıldığı uygulamalarda yüzey pürüzlülüğü gereksinimleri farklı olabilir. Metalik contalar biraz daha pürüzlü yüzeyleri tolere edebilir ancak yine de güvenilir bir sızdırmazlık elde etmek için uygun bir yüzey kalitesi gereklidir.
İmalatta Flanş Yüzey Pürüzlülüğünün Kontrolü
Flanş tedarikçisi olarak flanşlarımızın yüzey pürüzlülüğünü kontrol etmek için çeşitli önlemler alıyoruz.
- Doğru Üretim Sürecini Seçmek
- Gerekli yüzey kalitesine göre üretim sürecini dikkatle seçiyoruz. Pürüzsüz bir yüzey gerektiren uygulamalar için genellikle hassas tornalama veya taşlama gibi işleme süreçlerini tercih ederiz. Bu işlemler yüksek düzeyde yüzey kalitesi ve yüzey pürüzlülüğü üzerinde sıkı kontrol sağlayabilir.
- Kalite Kontrol
- Üretim sürecinde sıkı kalite kontrol önlemleri uyguluyoruz. Buna yüzey pürüzlülüğü ölçüm cihazları kullanılarak flanş yüzeylerinin düzenli muayenesi de dahildir. Üretimin çeşitli aşamalarında yüzey pürüzlülüğünü izleyerek flanşların belirtilen gereksinimleri karşıladığından emin olabiliriz.
- İşlem sonrası
- Bazı durumlarda yüzey kalitesini iyileştirmek için işlem sonrası işlemler yapılabilir. Örneğin yüzey pürüzlülüğünü azaltmak ve daha düzgün bir yüzey oluşturmak için cilalama yapılabilir. Bu, özellikle yüksek kaliteli contanın gerekli olduğu kritik uygulamalarda kullanılan flanşlar için kullanışlıdır.
Farklı Flanş Türleri ve Yüzey Pürüzlülüğü Hususları
- Kör Flanş
- AKör FlanşBir borunun veya kabın ucunu kapatmak için kullanılır. Kör flanşın yüzey pürüzlülüğü, başka bir flanşa cıvatalandığında uygun bir sızdırmazlık sağlanması açısından çok önemlidir. Sıvı veya gazların akışını engellemek amacıyla kullanıldığından, uygun olmayan yüzey pürüzlülüğünden kaynaklanan sızıntılar önemli sorunlara yol açabilir.
- Hece - Flanşta
- Hece - Flanştaborunun üzerine kaydırılarak yerine kaynak yapılması için tasarlanmış bir flanş türüdür. Flanş yüzünün yüzey pürüzlülüğü, diğer bileşenlere bağlandığında sızdırmazlık performansını etkiler. Pürüzsüz bir yüzey, contayla sıkı bir sızdırmazlık sağlanmasına yardımcı olur ve sızıntı riskini azaltır.

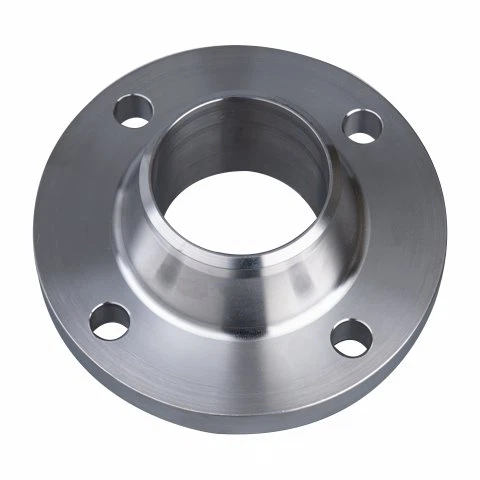

- Kaynak Boyunlu Flanş
- Kaynak Boyunlu Flanşyüksek basınç ve yüksek sıcaklık uygulamalarında yaygın olarak kullanılır. Kaynak boyunlu flanşın yüzey pürüzlülüğü contanın bütünlüğünü korumak açısından önemlidir. Bu zorlu uygulamalarda, sızıntıyı önlemek ve flanş bağlantısının uzun vadeli performansını sağlamak için iyi kontrol edilen bir yüzey kalitesi gereklidir.
Çözüm
Sonuç olarak, bir flanşın yüzey pürüzlülüğü sızdırmazlık performansı üzerinde önemli bir etkiye sahiptir. Flanş uygulamalarında güvenilir ve uzun ömürlü bir sızdırmazlık elde etmek için uygun bir yüzey kalitesi şarttır. Flanş tedarikçisi olarak yüzey pürüzlülüğünü kontrol etmenin önemini anlıyoruz ve flanşlarımızın en yüksek kalite standartlarını karşılamasını sağlamak için gerekli tüm adımları atıyoruz.
Sızdırmazlık uygulamalarınız için optimum yüzey pürüzlülüğüne sahip yüksek kaliteli flanşlara ihtiyacınız varsa yardım etmek için buradayız. Uzman ekibimiz, özel gereksinimlerinize göre size doğru flanş çözümlerini sağlayabilir. Ayrıntılı bir görüşme için bizimle iletişime geçin ve başarılı bir satın alma görüşmesine başlayalım.
Referanslar
- ASME B16.5 - Boru Flanşları ve Flanşlı Bağlantı Parçaları
- DIN EN 1092 - 1 - Flanşlar ve bağlantıları - Borular, vanalar, bağlantı parçaları ve aksesuarlar için dairesel flanşlar, PN işaretli - Bölüm 1: Çelik flanşlar
- John H. Bickford'un "Flanş Tasarımı ve Mühendisliği El Kitabı"
